Cảm biến vị trí trục cam là gì? vị trí cấu tạo của cảm biến vị trí trục cam

Cảm biến vị trí trục cam là bộ phận quan trọng trong hệ thống động cơ của ô tô, có tác dụng xác định vị trí trục cam, cho ra tín hiệu G, qua đó gián tiếp xác định điểm chết trên của piston để ECU xác định thời điểm đánh lửa, khi không có cảm biến vị trí trục cam xe không nhận được tín hiệu sẽ không thể khởi động. Vậy để biết cảm biến vị trí trục cam là gì, cấu tạo và nguyên lý hoạt động, các kiểm tra thay thế như thế nào mình cùng nhau tìm hiểu để chiếc xe vận hành một cách ổn định nhé.

I, Cảm biến vị trí trục cam là gì.

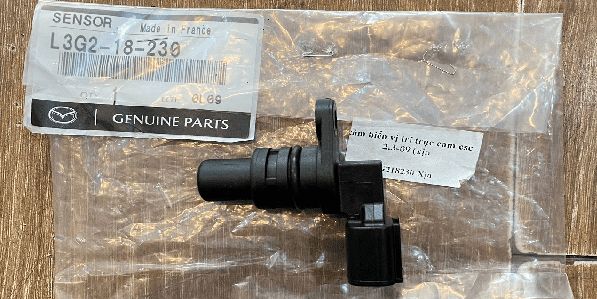

Cảm biến vị trí trục cam có tên gọi tiếng anh là camshaft position sensor (CPS) là chi tiết quan trọng trong hệ thống điều khiển của động cơ, ECU sẽ sử dụng tín hiệu nhận được từ cảm biến trục cam để xác định điểm chết trên của máy số 1 hoặc phun nhiên liệu thích hợp nhất.

II, sơ đồ của cảm biến vị trí trục cam trên hệ thống động cơ.

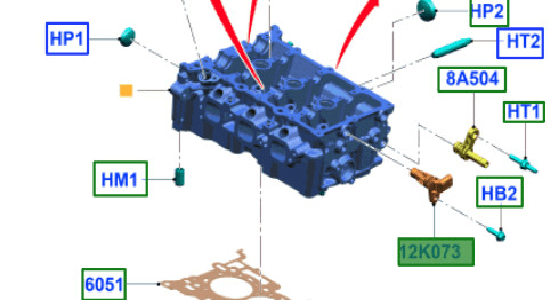

Cảm biến vị trí trục cam thường được gắn ở đỉnh xi lanh hoặc ở nắp hộp chứa trục cam, sơ đồ được chụp trên két của xe Ford.

III, Chức năng của cảm biến vị trí trục cam.

Chức năng của cảm biến vị trí trục cam là xác định vị trí trục cam, cho ra tín hiệu G, qua đó gián tiếp xác định điểm chết trên của piston để ECU xác định thời điểm đánh lửa, khi không có cảm biến vị trí trục cam xe không nhận được tín hiệu sẽ không thể khởi động. Cảm biến vị trí trục cam còn hỗ trợ tiết kiệm nhiên liệu, khi hỗn hợp không khí hoặc nhiên liệu được đốt cháy vào đúng thời điểm sẽ giúp tăng công suất động cơ và tiết kiệm nhiều nhiên liệu hơn, đồng thời làm giảm lượng khí thải từ ống xả.

IV, Cấu tạo của cảm biến vị trí trục cam và nguyên lý trình bày cảm của biến

1, Cấu tạo của cảm biến gồm: Vỏ cảm biến, dây tín hiệu da, vỏ bảo vệ dây, nam châm vĩnh cửu, cuộn dây cảm ứng, vấu cực, bánh răng kính từ, khe hở không khí.

(Cảm biến khí nạp cũng là một trong những chi tiết quan trọng để chiếc xe hoạt động ổn định)

2, Nguyên lý trình bày của cảm biến vị trí trục cam

Nguyên lý hoạt động của cảm biến vị trí trục cam khi trục khuỷu quay,

trục cam sẽ quay thông qua dây cam dẫn động, trên trục cam có 1 vành tạo xung có các vấu cực, các vấu cực này quét qua đầu các cảm biến, khép kín mạch từ và cảm biến tạo thành 1 xung tín hiệu gửi về ECU, từ đó ECU nhận biết được điểm chết trên của xi lanh số 1 hay các máy khác.

Tùy thuộc vào từng loại động cơ mà số lượng vấu cam nằm trên vành tạo xung của trục cam sẽ khác nhau.

V, Các lỗi của cảm biến vị trí trục cam dễ dàng phát hiện

Khó khởi động xe.

Động cơ chết đột ngột.

Động cơ bò máy hoặc không đáp ứng tăng tốc.

Sáng đèn check ENGINE.

vi, cách kiểm tra cảm biến vị trí trục cam và cách thay thế dễ dàng hiệu quả.

1,có rất nhiều cách kiểm để kiểm tra cảm biến vị trí trục cam cách thông thường mà dễ dàng hiệu quả mà mọi người hay dùng là đồng hồ van năng để kiểm tra cảm biến, mỗi loại đồng hồ sẽ đưa da mỗi loại kết quả khác tùy thuộc vào mức độ đo của đồng hồ.

2, Cách thay thế cảm biến dễ dàng hiệu quả nhất.

Bước 1: Tháo cảm biến cũ.

Xác định vị trí của cảm biến.

Sử dụng dụng vít dẹp nhỏ để tháo giắc cảm biến, chú ý bạn nên làm nhẹ nhàng để tránh gây hư hỏng giắc cắm, vì chúng làm bằng nhựa nên rất dễ dàng nứt và gãy nếu tác động mạnh.

Sử dụng cần tuýp chuẩn bị để tháo bulong cố định cảm biến, thông thường chỉ có một bulong.

Sau đó dùng tay giữ, xoay và rút cảm biến ra khỏi vị trí lắp, ngay khi cảm biến đã được tháo ra ngoài cần kiểm tra xem các chân giắc của cảm biến vị trí trục cam có bị hỏng khi tháo da không.

Bước 2: Lắp cảm biến mới.

So cảm biến mới và cũ xem giống nhau không và lau sạch chỗ lắp cảm biến.

Đưa cảm biến vào vị trí, dùng tay vặn bulong vào trước vài ren rồi mới dùng cần tuýp để vặn chặt để tránh hiện tượng cháy ren, dùng cần tuýp nhỏ để vặn lại bulong, không nên dùng quá nhiều lực, kiểm tra dây dẫn cũng như giắc cắm để đảm bảo chúng không bị dính dầu nhớt hay mỡ bôi trơn trước khi lắp vào cảm biến mới.

Sau đó lắp giắc cắm vào cảm biến mới ngay sau khi hoàn tất kiểm tra lại rồi mới sử dụng máy chẩn đoán để xóa lỗi.

VII, Địa chỉ uy tín chất lượng để mua cảm biến vị trí trục cam xe Ford và Mazda

Cảm biến vị trí trục cam là bộ phận quan trọng trong hệ thống động cơ, khả năng hoạt động ổn định và chính xác của hệ thống này sẽ giúp bộ xử lý ECU đưa ra những tín hiệu cho động cơ vận hành trơn tru, giúp tiết kiệm nhiên liệu cho xe. Vì thế khi cảm biến vị trí trục cam bị hỏng động cơ không thể hoạt động dẫn đến xe không thể hoạt động, để chiếc xe hoạt động một cách tốt nhất ngay sau khi cảm thấy chiếc xe hoạt động không được bình thường cần mang xe đến các gara, trung tâm bảo dưỡng để kiểm tra thay thế kịp thời, ngoài chọn cho mình một địa chỉ uy tín để sữa thì chủ xe cũng cần tìm cho mình một đơn vị cung cấp hàng chuẩn chính hãng.
